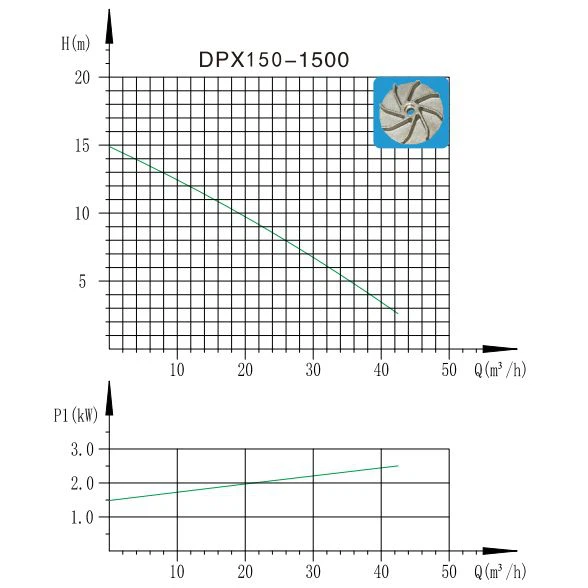

Malli: dpx 150-1500
Esittely

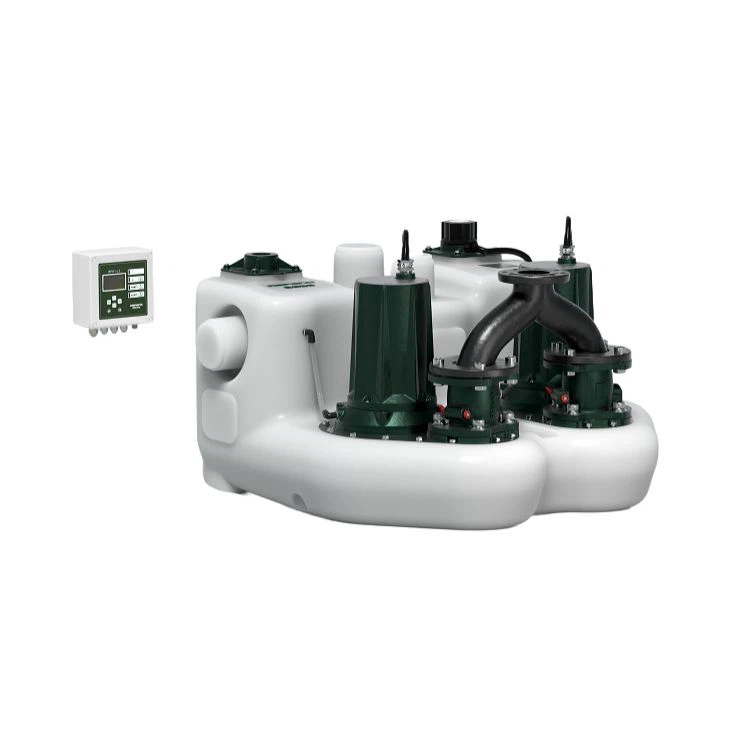

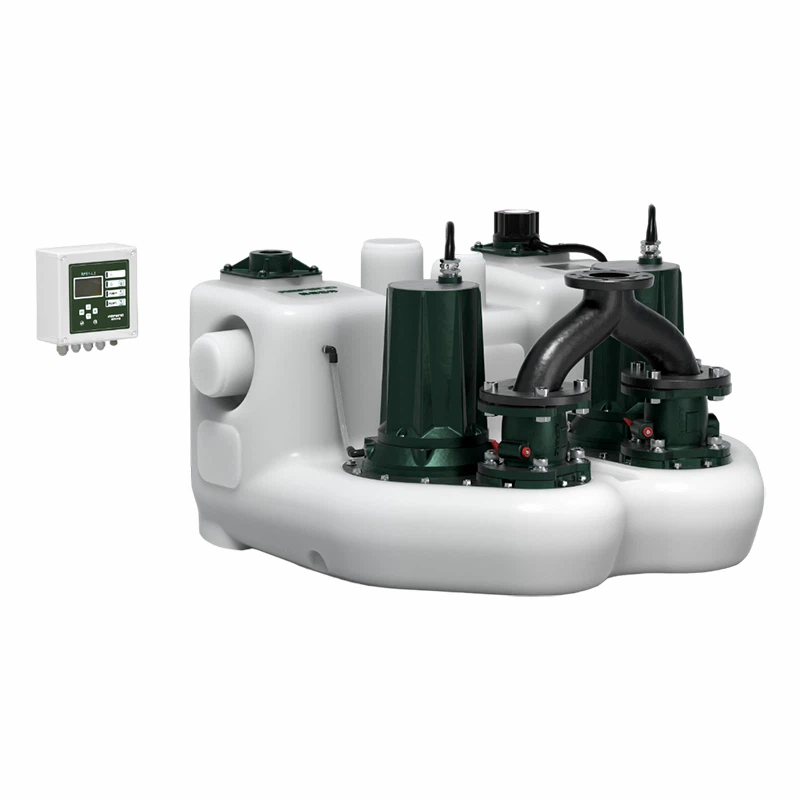

Suuri jäteveden nostoasema on eräänlainen laite, joka on suunniteltu tehokkaaseen jätevedenkäsittelyyn, jota käytetään pääasiassa jätevesien nostamiseen alhaisesta tasosta korkealle tasolle jatkokäsittelyä tai purkamista varten. Tällaista laitetta käytetään laajasti monilla aloilla, kuten kaupunkien jätevesijärjestelmä, teollisuuden jätevedenkäsittely ja rakennustyömaa.
Piirteet
Älykäs operaatio
Suuri jäteveden nostoasema on varustettu edistyneillä automaattisilla ohjausjärjestelmillä vartioimattoman automaattisen toiminnan saavuttamiseksi. Nämä järjestelmät sisältävät useita nestemäisten tason hallinta-, automaattisia hälytyksiä ja etävalvontatoimintoja pumppuaseman turvallisen ja tehokkaan toiminnan varmistamiseksi erilaisissa työolosuhteissa.
Joustava räätälöinti
Tuotteemme tarjoavat erilaisia eritelmiä ja määritysvaihtoehtoja, joita voidaan räätälöidä joustavasti tiettyjen sovellusskenaarioiden mukaan. Olipa kyse Villan kellarista, matalasta alueesta tai rakennuksesta, joka on kaukana kunnallisesta jätevesiverkosta, löydät sopivan ratkaisun.
Suuren kapasiteetin käsittelykapasiteetti
Tuotteillamme on vahva prosessointikapasiteetti, ja nettotilavuus vaihtelee 60 litrasta satoihin litreihin, ja sen suurin virtausnopeus voi saavuttaa yli 30 tonnia tunnissa, mikä voi varmistaa, että jätevedet käsitellään ja puretaan ajoissa.
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 5,6 l/s
Suurin virtaus: 11,6 l/s
Arvioitu pää: 10m
Enimmäispää: 15m
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: ruostumaton teräs tai alumiini
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 235 mm
Kokonaisvaltakapasiteetti: 100L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 150L
Sähkötiedot
Syöttövoima P1: 1,9 kW
Lähtöteho P2: 1,5 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Arvioitu virta: 3A
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 132 kg
Laitteet bruttopaino: 160 kg
Pakkauskoko: 93 × 90 × 75 cm
Alkuperä: Valmistettu Kiinassa
Malli: dpx 150-2200
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 6,9L/S
Suurin virtaus: 13,6 l/s
Arvioitu pää: 12,5 metriä
Enimmäispää: 18m
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: ruostumaton teräs tai alumiini
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 235 mm
Kokonaisvaltakapasiteetti: 100L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 150L
Sähkötiedot
Syöttövoima P1: 2,9 kW
Lähtöteho P2: 2,2 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Nimellisvirta: 4.5a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 142 kg
Laitteiden bruttopaino: 170 kg
Pakkauskoko: 93 × 90 × 75 cm
Alkuperä: Valmistettu Kiinassa
Malli: dpx 150-3000
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 7,7 l/s
Suurin virtaus: 16,1 l/s
Arvioitu pää: 15m
Suurin pää: 21m
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: ruostumaton teräs tai alumiini
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 235 mm
Kokonaisvaltakapasiteetti: 100L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 150L
Sähkötiedot
Syöttövoima P1: 3,9 kW
Lähtöteho P2: 3. 0 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Arvioitu virta: 6a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 152 kg
Laitteet bruttopaino: 180 kg
Pakkauskoko: 93 × 90 × 75 cm
Alkuperä: Valmistettu Kiinassa
Malli: dpx 300-2200
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 6,9L/S
Suurin virtaus: 13,6 l/s
Arvioitu pää: 12,5 metriä
Enimmäispää: 18m
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: HT200
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 350 mm
Kokonaisvaltainen kapasiteetti: 200L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 300L
Sähkötiedot
Syöttövoima P1: 2,9 kW
Lähtöteho P2: 2,2 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Nimellisvirta: 4.5a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 175 kg
Laitteet bruttopaino: 210 kg
Pakkauskoko: 106 × 102 × 86 cm
Alkuperä: Valmistettu Kiinassa
Malli: dpx 300-3000
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 7,7 l/s
Suurin virtaus: 16,1 l/s
Arvioitu pää: 15m
Suurin pää: 21m
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: HT200
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 350 mm
Kokonaisvaltainen kapasiteetti: 200L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 300L
Sähkötiedot
Syöttövoima P1: 3,9 kW
Lähtöteho P2: 3. 0 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Arvioitu virta: 6a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 185 kg
Laitteiden bruttopaino: 220 kg
Pakkauskoko: 106 × 102 × 86 cm
Alkuperä: Valmistettu Kiinassa
Malli: dpx 300-4000
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 8,3 l/s
Suurin virtaus: 18,1L/S
Arvioitu pää: 19m
Suurin pää: 24m
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: HT200
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 350 mm
Kokonaisvaltainen kapasiteetti: 200L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 300L
Sähkötiedot
Syöttövoima P1: 5,2 kW
Lähtöteho P2: 4. 0 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Arvioitu virta: 8a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 195 kg
Laitteet bruttopaino: 230 kg
Pakkauskoko: 106 × 102 × 86 cm
Alkuperä: Valmistettu Kiinassa
Malli: dpx 300-5500
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 7L/s
Suurin virtaus: 17,7L/s
Arvioitu pää: 25m
Suurin pää: 28,5 metriä
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: HT200
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 350 mm
Kokonaisvaltainen kapasiteetti: 200L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 300L
Sähkötiedot
Syöttövoima P1: 7,2 kW
Lähtöteho P2: 5,5 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Arvioitu virta: 11a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 205 kg
Laitteiden bruttopaino: 240 kg
Pakkauskoko: 106 × 102 × 86 cm
Alkuperä: Valmistettu Kiinassa
Malli: dpx 500-1500
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 5,6 l/s
Suurin virtaus: 14,6 l/s
Arvioitu pää: 10m
Enimmäispää: 15m
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: HT200
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 400 mm
Kokonaisvaltainen kapasiteetti: 350L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 500L
Sähkötiedot
Syöttövoima P1: 1,9 kW
Lähtöteho P2: 1,5 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Arvioitu virta: 3A
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 180 kg
Laitteiden bruttopaino: 220 kg
Pakkauskoko: 120 × 120 × 88 cm
Alkuperä: Valmistettu Kiinassa
Malli: dpx 500-2200
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 6,9L/S
Suurin virtaus: 13,6 l/s
Arvioitu pää: 12,5 metriä
Enimmäispää: 18m
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: HT200
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 400 mm
Kokonaisvaltainen kapasiteetti: 350L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 500L
Sähkötiedot
Syöttövoima P1: 2,9 kW
Lähtöteho P2: 2,2 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Nimellisvirta: 4.5a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 200 kg
Laitteet bruttopaino: 230 kg
Pakkauskoko: 120 × 120 × 88 cm
Alkuperä: Valmistettu Kiinassa
Malli: dpx 500-3000
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 7,7 l/s
Suurin virtaus: 16,1 l/s
Arvioitu pää: 15m
Suurin pää: 21m
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: HT200
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 400 mm
Kokonaisvaltainen kapasiteetti: 350L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 500L
Sähkötiedot
Syöttövoima P1: 3,9 kW
Lähtöteho P2: 3. 0 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Arvioitu virta: 6a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 195 kg
Laitteiden bruttopaino: 235 kg
Pakkauskoko: 120 × 120 × 88
Alkuperä: Valmistettu Kiinassa
Malli: dpx 500-4000
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 8,3 l/s
Suurin virtaus: 18,1L/S
Arvioitu pää: 19m
Suurin pää: 24m
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: HT200
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 400 mm
Kokonaisvaltainen kapasiteetti: 350L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 500L
Sähkötiedot
Syöttövoima P1: 5,2 kW
Lähtöteho P2: 4. 0 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Arvioitu virta: 8a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 224 kg
Laitteiden bruttopaino: 264 kg
Pakkauskoko: 120 × 120 × 88
Alkuperä: Valmistettu Kiinassa
Malli: dpx 500-5500
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 7L/s
Suurin virtaus: 17,7L/s
Arvioitu pää: 25m
Suurin pää: 28,5 metriä
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: HT200
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 300 mm
Kokonaisvaltainen kapasiteetti: 400L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 500L
Sähkötiedot
Syöttövoima P1: 7,2 kW
Lähtöteho P2: 5,5 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Arvioitu virta: 11a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 237 kg
Laitteiden bruttopaino: 277 kg
Pakkauskoko: 120 × 120 × 88
Alkuperä: Valmistettu Kiinassa
Malli: dpx 500-7500
Tekniikka
Pumpun nopeus: 2900R/min
Nimellisvirta: 11,1 l/s
Suurin virtaus: 19,4 l/s
Arvioitu pää: 25m
Enimmäispää: 30,5 metriä
Suurin virtauskapasiteetti: 50 mm
Juoksupyörän tyyppi: Swirl -tyyppi
Pääakselin sinetti: sic/sic
Materiaalit
Pumpun kotelo: HT200
Juoksupyörä: HT200
Pääakseli: 2CR13
Vesisäiliö: HDPE
Nestemäinen
Nesteen lämpötila -alue: 0 .. 40 astetta
Tiheys: 998,2 kg/m³
Vesisäiliö
Kun veden sisääntulo on 300 mm
Kokonaisvaltainen kapasiteetti: 400L
Kun veden sisääntulo on yläosassa
Kokonaisvaltainen kapasiteetti: 500L
Sähkötiedot
Syöttövoima P1: 9,8 kW
Lähtöteho P2: 7,5 kW
Virtalähteen taajuus: 50Hz
Nimellisjännite: 3x380V
Arvioitu virta: 15a
Jänniteero: (+6/-10%)
Enimmäismäärä aloituksia tunnissa: 60
Moottorin pylväiden lukumäärä: 2
Aloitusmenetelmä: SD
Suojaustaso: IP68
Eristysluokka: f
Sisäänrakennettu suoja: Lämpökytkin
Kaapelin pituus: 5m
Moottorin upotussyvyys: 6m
Ohjain
Nestemäinen anturi (pääohjaus): Mikroilman paineanturi
Mikro ilmanpaineen näytön arvo: 0-1000 mm
Nestemäinen anturi (apu): Rod -kelluva kytkin
Anturikaapeli: 5m
Moottorin aloittaja: Ei mitään
Eristämiskytkin: Ei mitään
Ilmanpaineen siirtoletku sisä-/ulkoreunan halkaisija: 6/8 mm
Käyttötila: S1
Suojaustaso: IP54
Asennus ja kuljetus
Ympäristön lämpötila -alue: 0 .. 45 astetta
Poistoaukon asennuslomake: laippa
Poistoaukon koko: DN80; PN10
Laitteiden nettopaino: 249 kg
Laitteiden bruttopaino: 290 kg
Pakkauskoko: 120 × 120 × 88
Alkuperä: Valmistettu Kiinassa
Suositut Tagit: Suuri jäteveden nostoasema, Kiinan suuret jäteveden nostoaseman toimittajat, tehdas
